Sachet coussin
produit jusqu’à 1000 × 290 × 80 mm
Le format flowpack standard.
Machines d'emballage flowpack

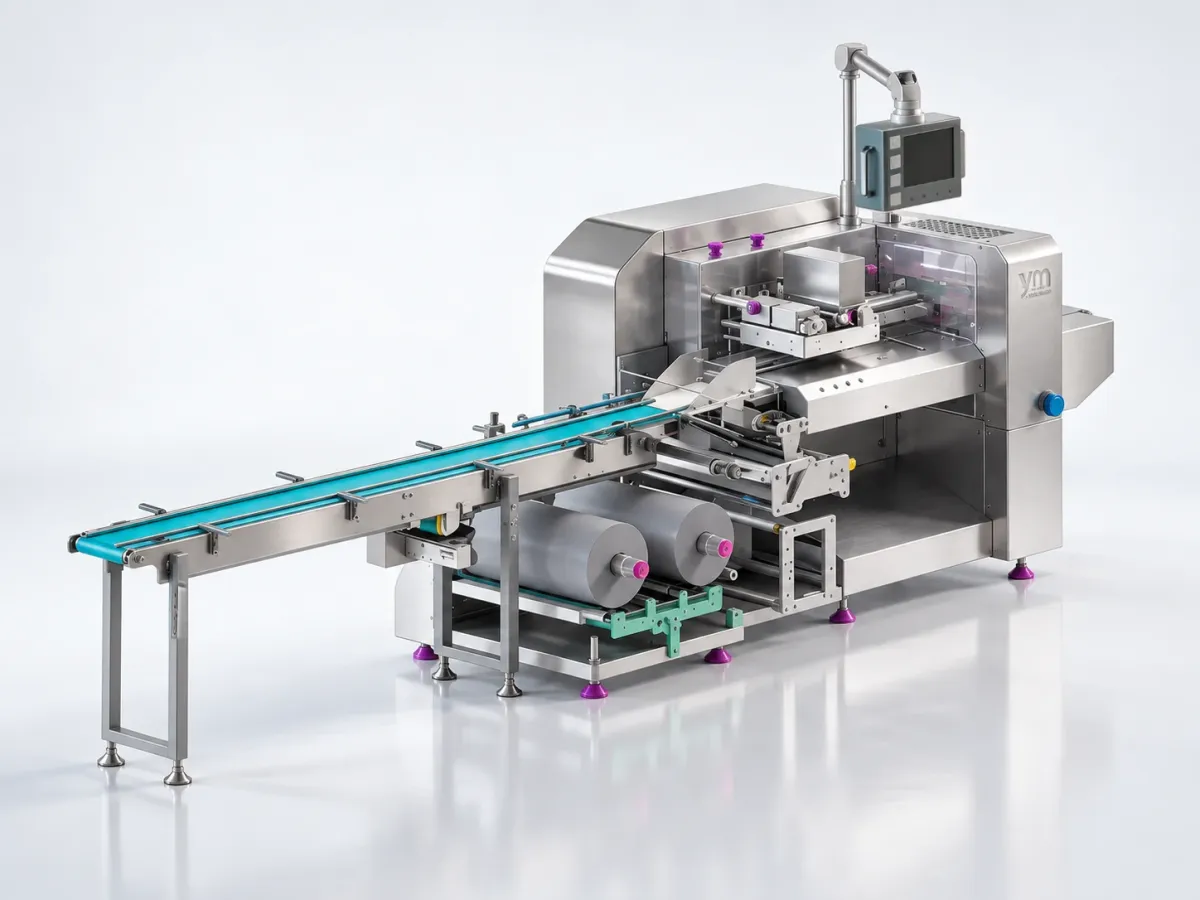

Emballeuse flowpack inversée 600i
L’emballeuse flowpack inversée 600i est conçue pour les produits difficiles qui ne peuvent pas être alimentés de façon standard par un chargeur à chaîne à poussoirs : le film arrive par le dessous et le produit est posé directement sur le film ou sur un tapis, ce qui réduit ou supprime les points de transfert. Elle conditionne en sachet coussin, gusset ou chapelet de sachets jusqu’à 80 sachets par minute sur la FP 600i et 100 sur la FP 600is.
- sachets/min
- 80–100
- longueur de produit
- 100–1000 mm
- largeur de bobine
- 600 mm
- recettes en mémoire
- 100
Pourquoi la choisir
01
Film inversé, moins de transferts
Le produit est posé directement sur le film ou sur un tapis, sans chargeur à chaîne à poussoirs, pour réduire ou supprimer les points de transfert.
02
Pour les produits difficiles
Produits fragiles, collants ou irréguliers qui ne supportent pas une alimentation standard, en sachet coussin, gusset ou chapelet de sachets.
03
Soudure transversale rotative
Mâchoire de soudure rotative avec couteau fixe, mâchoires haute résistance et température régulée par PID (précision ±0,5 °C) sur écran tactile.
04
Protection du produit
Capteur de présence produit pour éviter les coincements, contrôle automatique du couple sur les mâchoires transversales et système « pas de produit, pas de sachet ».
05
Film neutre ou imprimé
Fonctionne avec film neutre ou imprimé avec repère d’impression (capteur SICK KT5), conformateur réglable en largeur et changement automatique de longueur de produit.
06
Composants de grandes marques
Automate et servomoteurs OMRON/LENZE, capteurs de sécurité SICK/ROCKWELL, acier inoxydable AISI 304 et armoire électrique externe ventilée avec espace pour extensions.
En action
Formats d'emballage
Gusset
Sachet coussin à soufflets latéraux.
Chapelet de sachets
Sachets reliés en bande, sans coupe entre eux.
Fonctionnement
Chargement sur le film
Le produit est déposé directement sur le film ou sur le tapis de chargement, sans poussoirs ; un capteur vérifie qu’il est en position pour éviter les coincements.
Dévidage par le bas
La bobine de film est placée en partie basse et le film monte jusqu’au conformateur ; le capteur SICK KT5 lit le repère d’impression du film imprimé.
Formage
Le conformateur, réglable en largeur, enveloppe le produit par le dessous en formant le tube du sachet coussin ou gusset.
Soudure longitudinale
Des mâchoires à température régulée par PID (±0,5 °C) ferment l’ailette longitudinale du sachet.
Soudure transversale et coupe
La mâchoire rotative à dentures croisées soude et le couteau fixe coupe en zigzag entre deux produits, ou laisse le chapelet sans coupe.
Sortie
Le sachet fini part vers le détecteur de métaux, le contrôle de poids et l’encaissage.
Caractéristiques techniques
Modèles
| FP 600i | FP 600is | |
|---|---|---|
| Vitesse | < 80 sachets/min | < 100 sachets/min |
| Longueur de produit | 260–450 mm | 100–1000 mm |
| Largeur de produit | < 290 mm | < 290 mm |
| Hauteur de produit | < 80 mm | < 80 mm |
| Largeur de bobine | < 600 mm | < 600 mm |
| Largeur de mâchoire transversale | 300 mm | 300 mm |
| Diamètre du mandrin | 76 mm | 76 mm |
| Diamètre de bobine | < 350 mm | < 350 mm |
| Poids maximal de bobine | < 40 kg | < 40 kg |
| Motorisation | Moteur asynchrone / motoréducteur | Servomoteur |
| Nombre de recettes | 100 | 100 |
| Longueur du chariot chargeur | < 2900 mm | < 3000 mm |
| Commande (automate) | OMRON / LENZE | OMRON / LENZE |
| Puissance | 400 V · 50/60 Hz · 4 kW | 400 V · 50/60 Hz · 5,5 kW |
| Pneumatique | 6 bar (10 l/min) | 6 bar (10 l/min) |
Produit et emballage
| Longueur de produit | 260–450 mm (FP 600i) · 100–1000 mm (FP 600is) |
|---|---|
| Largeur et hauteur de produit | Jusqu’à 290 mm de large et 80 mm de haut |
| Formats | Sachet coussin, gusset et chapelet de sachets |
| Film | Thermosoudable, complexe (p. ex. OPP+PE) et à soudure à froid ; neutre ou imprimé avec repère d’impression |
Bobine de film
| Largeur de bobine | Jusqu’à 600 mm |
|---|---|
| Diamètre de bobine | Jusqu’à 350 mm · mandrin de 76 mm · jusqu’à 40 kg |
| Porte-bobine | En partie basse, à centrage mécanique automatique, avec espace sur le chariot pour les options |
Soudure et commande
| Soudure transversale | Mâchoire rotative à dentures croisées de 300 mm avec couteau fixe en zigzag |
|---|---|
| Température | Régulation automatique PID sur écran tactile (±0,5 °C) |
| Automate et servos | OMRON / LENZE |
| Capteurs | Repère d’impression SICK KT5 ; sécurité SICK / ROCKWELL |
| Recettes | 100 |
Énergie et machine
| Puissance | 400 V · 50/60 Hz · 4 kW (FP 600i) / 5,5 kW (FP 600is) |
|---|---|
| Pneumatique | 6 bar · 10 l/min |
| Dimensions (plan du catalogue) | 5039 mm de long · 1815 mm de haut |
| Construction | Acier inoxydable AISI 304 pour le châssis et les pièces en contact avec le produit |
Options
Produits et secteurs
Types de produit
Secteurs
Ligne complète
La machine s’intègre au reste de la ligne : dosage, contrôle qualité et fin de ligne.
- AlimentationTapis de chargement sur le film
- Cette machineFP 600i · FP 600is
- Contrôle qualitéDétecteur de métaux
- Contrôle de poidsTrieuse pondérale
- Fin de ligneEncaissage et palettisation
Questions fréquentes
Qu’est-ce qu’une flowpack inversée ?
Une emballeuse flowpack dans laquelle le film arrive par le dessous et le produit est posé directement sur le film ou sur un tapis, au lieu d’un chargeur à chaîne à poussoirs. Les points de transfert sont ainsi réduits ou supprimés.
En quoi diffère-t-elle de la flowpack 600 ?
La 600 alimente le produit par un chargeur à chaîne à poussoirs et atteint 200–250 sachets par minute. La 600i est pensée pour les produits difficiles qui ne supportent pas ce type d’alimentation, à 80–100 sachets par minute, et la FP 600is accepte des produits jusqu’à 1000 mm de long.
Quelle cadence atteint-elle ?
Jusqu’à 80 sachets par minute sur la FP 600i, à moteur asynchrone, et jusqu’à 100 sur la FP 600is, à servomoteur.
Quelle différence entre la FP 600i et la FP 600is ?
La FP 600i est équipée d’un moteur asynchrone, de 4 kW, et accepte des produits de 260 à 450 mm de long ; la FP 600is d’un servomoteur, de 5,5 kW, atteint 100 sachets par minute et accepte des produits de 100 à 1000 mm.
Quels formats d’emballage réalise-t-elle ?
Sachet coussin, gusset (à soufflets) et chapelet de sachets, avec des produits jusqu’à 290 mm de large et 80 mm de haut.
Quel film peut-elle utiliser ?
Des films thermosoudables, complexes (par exemple OPP+PE) et des films à soudure à froid, neutres ou imprimés avec repère d’impression. Bobines de film jusqu’à 600 mm de large, 350 mm de diamètre et 40 kg, sur mandrin de 76 mm.
