Doypack
150–315 mm de large
Sachet préformé ; aussi sachet Stabilo et sachets 3 ou 4 soudures.
Machines d'emballage horizontalesGamme standard
Ensacheuse horizontale EPJ
L’ensacheuse horizontale EPJ ouvre, remplit et soude des sachets préformés (doypack, Stabilo, 3 et 4 soudures, avec zipper, poignée, bouchon ou forme spéciale) en 6 ou 7 stations, à 20–40 sachets par minute. Fabriquée en acier inoxydable pour l’industrie agroalimentaire, elle change de produit rapidement et avec peu de pièces à remplacer : elle est pensée pour les usines aux nombreuses références et aux petits lots, qui changent de format une ou deux fois par semaine.
- sachets/min
- 20–40
- stations
- 6–7
- largeur de sachet
- 150–315 mm
- longueur de sachet
- 200–450 mm
Pourquoi la choisir
01
Sachet préformé, tous formats
Doypack, Stabilo, sachet 3 ou 4 soudures, avec zipper, poignée, bouchon ou forme spéciale. Le magasin de sachets se règle pour les différents formats.
02
Ouverture fiable du sachet
Double jeu de ventouses pour ouvrir le haut et le bas, cône en nylon avec soufflage par le bas et capteur à fibre optique qui contrôle l’ouverture.
03
Soudure sans plis
Station d’étirage supérieure et double soudure supérieure avec contre-mâchoire en silicone chauffée pour garantir une fermeture correcte.
04
Acier inoxydable et grandes marques
Châssis et structure en acier inoxydable 304, composants de grandes marques, fiabilité et sécurité totales pour la production moyenne.
05
Changements de format rapides
Changement de produit rapide, avec peu de pièces à remplacer : idéal pour de nombreuses références en petits lots et un ou deux changements de format par semaine. Réglages gradués et portes frontales à visibilité totale.
06
Aucun gaspillage de produit
Système « pas de sachet, pas de dosage », convoyeur de sortie intégré et pompe de graissage centralisée pour un entretien complet.
Ce qu’elle peut conditionner
- Solides et granulés
- Liquides
- Poudre
- Solide + liquide
En action
Formats d'emballage
Fonctionnement
Chargement du sachet
Le magasin de sachets, réglable pour les différents formats, alimente les sachets préformés un par un.
Ouverture
Un double jeu de ventouses ouvre le haut et le bas ; le cône en nylon avec soufflage par le bas termine d’ouvrir le fond.
Contrôle
Le capteur à fibre optique confirme que le sachet est ouvert. Pas de sachet, pas de dosage du produit.
Remplissage
Le doseur (peseuse associative, doseur à vis, doseur à piston…) déverse le produit dans le sachet ouvert.
Soudure
Station d’étirage supérieure pour éviter les plis et double soudure supérieure avec contre-mâchoire en silicone chauffée.
Sortie
Le sachet soudé sort par le convoyeur intégré vers le détecteur de métaux, le contrôle de poids et l’encaissage.
Caractéristiques techniques
Modèles
| EPJ | EPJ Duplex | |
|---|---|---|
| Sachets par cycle | 1 | 2 |
| Cadence | 20–40 sachets/min | 40–70 sachets/min |
| Largeur de sachet | 150–315 mm | 85–205 mm |
| Hauteur de sachet | 200–450 mm | 85–300 mm |
| Soufflet | 25–60 mm | 25–50 mm |
| Puissance | 3,5 kW | 6 kW |
| Poids net | 3000 kg | 2000 kg |
| Dimensions | 3890 × 2230 × 1560 mm | 3460 × 2085 × 1470 mm |
Sachet et formats
| Taille minimale de sachet (largeur × hauteur × soufflet) | 150 × 200 × (25 × 2) mm |
|---|---|
| Taille maximale de sachet (largeur × hauteur × soufflet) | 315 × 450 × (60 × 2) mm |
| Types de sachet | Doypack, Stabilo, 3 soudures, 4 soudures, avec zipper, avec poignée, avec bouchon et forme spéciale |
Performances
| Stations de travail | 6–7 |
|---|---|
| Cadence de conditionnement | 20–40 sachets/min, selon le produit et la taille du sachet |
| Cadence avec zipper | Jusqu’à 30 sachets/min |
| Version duplex | EPJ Duplex : deux sachets par cycle, 40–70 sachets/min |
| Changement de produit | Rapide, avec peu de pièces à remplacer |
Énergie et consommation
| Alimentation électrique | AC 380 V · 50/60 Hz |
|---|---|
| Puissance installée | 3,5 kW |
| Air comprimé | 6 bar minimum · 0,6–1,5 m³/min |
| Niveau sonore | < 80 dB |
Construction
| Châssis et structure | Acier inoxydable 304 |
|---|---|
| Ouverture du sachet | Double jeu de ventouses et cône en nylon avec soufflage |
| Contrôle du sachet | Capteur à fibre optique |
| Graissage | Pompe de graissage centralisée |
| Dimensions (longueur × largeur × hauteur) | 3890 × 2230 × 1560 mm |
| Poids net | 3000 kg |
Dimensions
3890 mm
2230 mmProduits et secteurs
Types de produit
Secteurs
Ligne complète
La machine s’intègre au reste de la ligne : dosage, contrôle qualité et fin de ligne.
- DosagePeseuse associative
- Cette machineEPJ
- Contrôle qualitéDétecteur de métaux
- Contrôle de poidsTrieuse pondérale
- Fin de ligneEncaissage et palettisation
Questions fréquentes
Quelle cadence atteint l’ensacheuse horizontale EPJ ?
De 20 à 40 sachets par minute, et jusqu’à 30 avec des sachets à zipper ; la cadence dépend du produit et de la taille du sachet. L’EPJ Duplex traite deux sachets par cycle et atteint 40–70 sachets par minute.
Quels formats de sachet préformé accepte-t-elle ?
Doypack, Stabilo, sachet 3 ou 4 soudures, avec zipper, poignée, bouchon et forme spéciale, de 150 × 200 mm à 315 × 450 mm, avec un soufflet jusqu’à 60 mm par côté.
Quelle différence entre l’EPJ et l’EPJ Duplex ?
L’EPJ traite un sachet par cycle et accepte les plus grands sachets (jusqu’à 315 × 450 mm), à 20–40 sachets par minute. L’EPJ Duplex traite deux sachets à la fois, pour des sachets jusqu’à 205 × 300 mm, et atteint 40–70 sachets par minute.
Convient-elle si je change souvent de produit ?
Oui, c’est son point fort : le changement de produit est rapide et demande peu de pièces à remplacer, elle convient donc aux usines aux nombreuses références et aux petits lots qui changent de format une ou deux fois par semaine.
Quels produits peut-elle conditionner ?
Tous types de produits, avec tous types de doseurs : peseuse associative pour les solides et les granulés, doseur à vis pour les poudres ou doseur à piston pour les liquides.
En quoi diffère-t-elle de l’EPJM ?
L’EPJ compte 6 ou 7 stations et atteint 40 sachets par minute ; l’EPJM est le modèle standard pour les productions faibles et moyennes, à 15 sachets par minute.
Que se passe-t-il s’il manque un sachet dans le magasin ?
Le système « pas de sachet, pas de dosage » arrête le dosage, et le capteur à fibre optique vérifie que le sachet est ouvert avant de le remplir.
Est-ce la bonne machine pour votre produit ?
Dites-nous ce que vous emballez, dans quel format et à quelle cadence. Un technicien vous répond avec une proposition.
- Installation et mise en service
- Formation des opérateurs
- Assistance à distance
- Pièces et maintenance
Réservé aux clients YM
Vous travaillez déjà avec une machine YM ? Nous fournissons aussi les sachets
Sachets doypack avec ou sans zipper, bec verseur ou valve, et sachets 3 soudures, aux dimensions de votre machine.
- Doypack
- Avec ou sans zipper
- Avec ou sans bec verseur
- Avec ou sans valve
- Sachet 3 soudures
Variantes et modèles liés
Modèles de la même famille et leur équivalent dans l’autre gamme.
Variante · deux sachets par cycle
EPJ Duplex
Ensacheuse horizontale EPJ Duplex
- sachets/min
- 40–70
- sachets par cycle
- 2
- largeur de sachet
- 85–205 mm
Voir la machine
Variante · faible production
Gamme standard
EPJM 150 · EPJM 210 · EPJM 260 · EPJM 310
Ensacheuse horizontale EPJM
- sachets/min
- jusqu’à 15
- largeur de sachet
- 80–310 mm
- longueur de sachet
- 110–400 mm
Voir la machine
Variante · fonctionnement 24/7
Gamme standard
EPY 205 · EPY 315

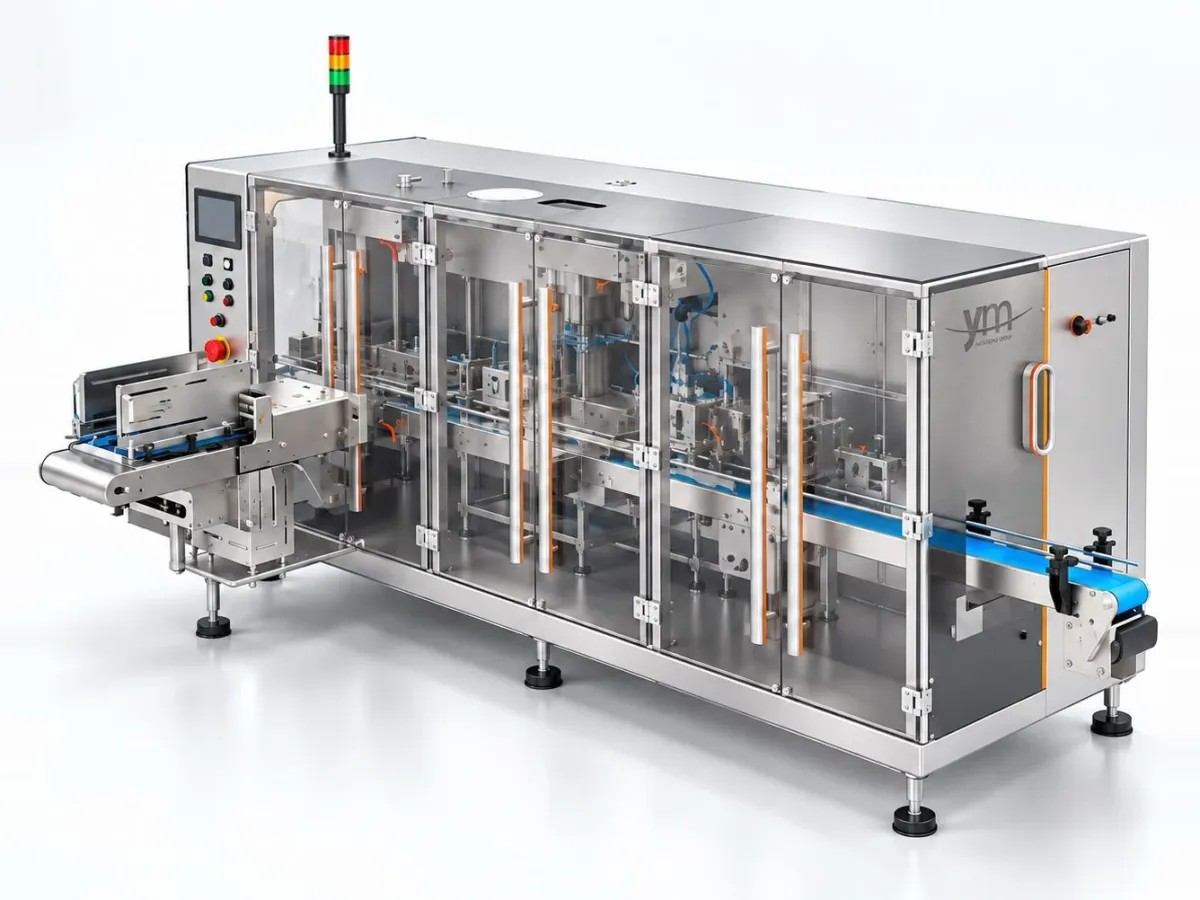

Ensacheuse horizontale EPY
