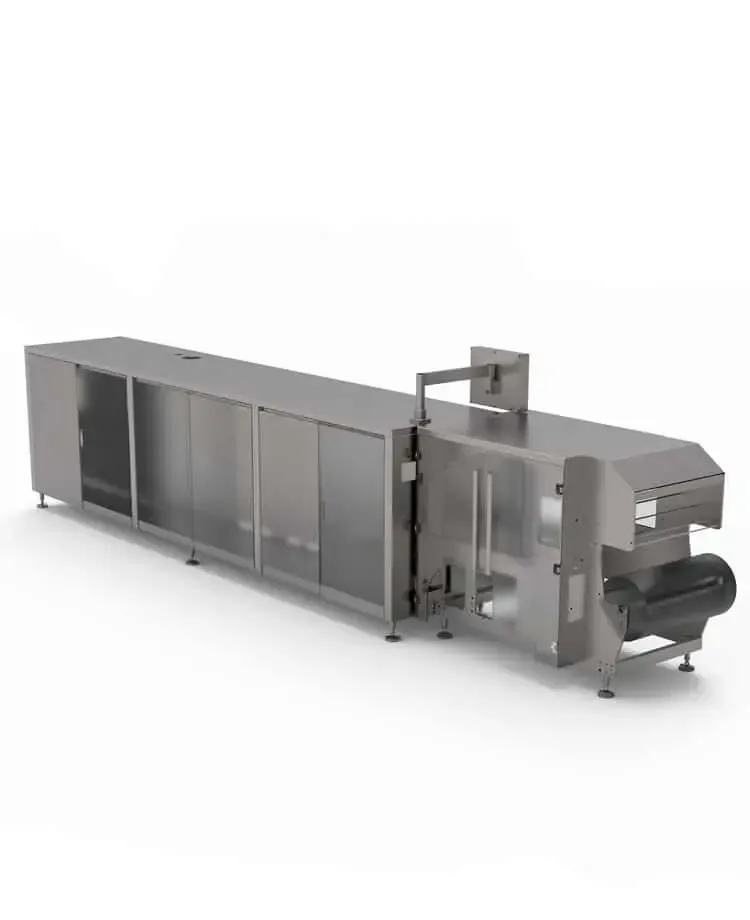

Embaladora horizontal HF

Máquina embaladora horizontal a partir de bobina, de altas prestações, para grandes produções e indústrias. Com um acabamento perfeito na formação da embalagem, para fazer todo o tipo de saco, e com uma velocidade de até 50 sacos/minuto.

A solução para grandes produções, para todo o tipo de produtos: pó, sólidos, líquidos… com todo o tipo de doseadores.

Ver vídeo Pedir orçamento

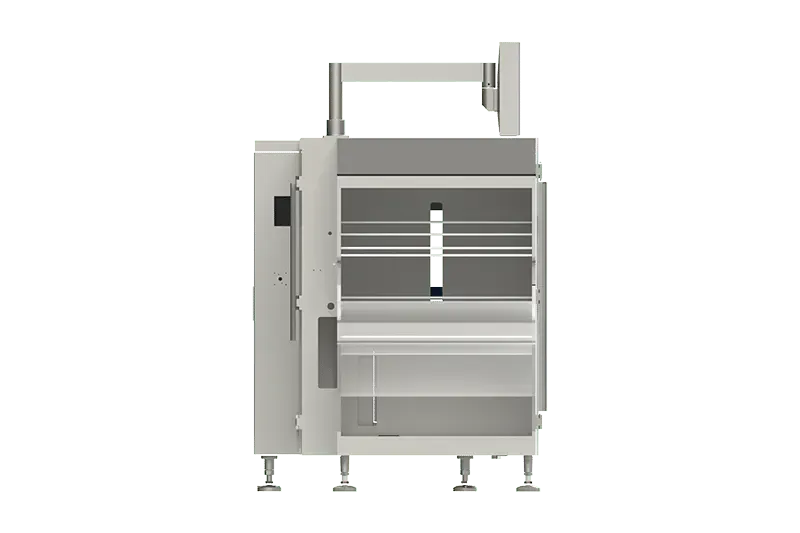

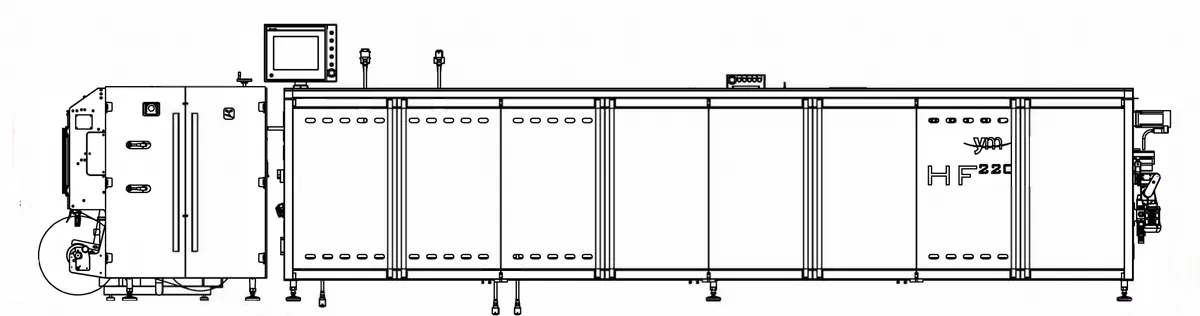

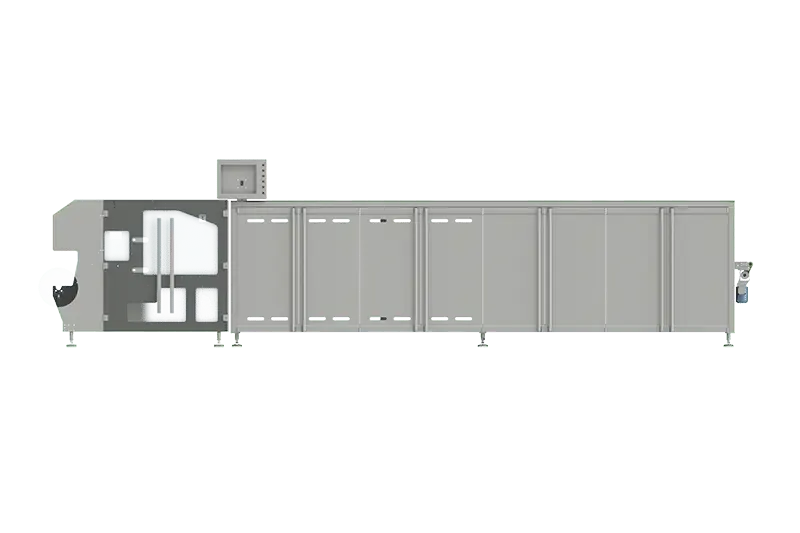

Medidas da embaladora HF

6960 mm

1880 mm

1220 mm

Embalagens compatíveis com a HF

Doypack

Doypack zipper

DOYPACK com tampa

Características gerais

Estação de arrefecimento das soldaduras do saco para eliminar possíveis bolhas ou rugas.
Sistema de perfuração do saco para formar o fundo estável através de cilindros «BIMBA» e Venturi de aspiração para os recortes sobrantes, com filtro amovível.
Ampla zona traseira para fazer as emendas de bobina.
Aviso de fim de filme.
Porta-bobinas com eixo expansível.
Triângulo formador do saco com regulador de fuso.
Estação para marcar as arestas com soldadura e a parte inferior do fundo estável.
Sistema para fazer entalhe de abertura fácil.
Sensor cromático de alta resolução para detetar a marca de registo do filme.
Rolos de arrasto emborrachados e vulcanizados para maior durabilidade.
Estação de abertura total do saco com duplo jogo de ventosas, tanto para abrir a parte superior como a inferior.
Todos os elementos ajustáveis são graduados para facilitar as mudanças de formato.
Cone de nylon com sopro para abrir mais o fundo do saco.
Estação de estiramento na parte superior para assegurar uma selagem sem rugas.
Dupla soldadura superior com contra-base de silicone quente.
Pés reguláveis em altura.
Portas frontais com design pensado para uma visão total e fácil acesso a todos os elementos da máquina.
Sistema «Sem saco, sem descarga».
Verificação de saco aberto através de sensor de fibra ótica.
Lâminas temperadas especiais e reguláveis para um corte exato do saco.
Tapete de saída integrado na máquina.
Bomba de lubrificação centralizada para uma manutenção completa.

Características técnicas

Tamanho mínimo do saco: 75 mm x 140 mm (largura x altura).
Tamanho máximo do saco: 200 mm x 280 mm (largura x altura).
Diâmetro máximo da bobina: 550 mm.
Largura máxima da bobina: 660 mm.
Diâmetro do mandril da bobina: 70/72 mm – 150/152 mm.
Velocidade de embalagem: 30 – 50 sacos/minuto (a velocidade depende do peso do produto e do tamanho do saco).
Tipo de saco: Doypack, saco de 3 soldaduras, saco com forma especial com ou sem zipper, sacos com tampa.
Tensão: 220-380-440 V / 50-60 Hz.
Potência: 9,5 KW.
Consumo de ar: 0,2 – 0,4 m³/minuto.
Nível de ruído: < 70 dB.
Peso líquido: 2.000 Kg.
Dimensões da máquina: 6392 x 1395 x 1942 mm (comprimento x largura x altura).

Modelos de embaladora horizontal HF

	HF 200	HF 205	HF 250	HF 270	HF 320
Largura do saco	200 mm	205 mm	250 mm	270 mm	320 mm
Largura do filme	660 mm	660 mm	800 mm	760 mm	1080 mm
Tipos de saco	Doypack, 3 soldaduras e saco com forma especial com ou sem fecho zipper, sacos com tampa.	Doypack, 3 soldaduras e saco com forma especial com ou sem fecho zipper.	Doypack, 3 soldaduras e saco com forma especial com ou sem fecho zipper.	Doypack, 3 soldaduras e saco com forma especial com ou sem fecho zipper.	Doypack, 3 soldaduras e saco com forma especial com ou sem fecho zipper.
Velocidade máx.	50 bpm	50 bpm	50 bpm	50 bpm	50 bpm
Acionamento	Servo / pneumático	Servo / pneumático	Servo / pneumático	Servo / pneumático	Servo / pneumático
Tipo de máquina	Intermitente	Intermitente	Intermitente	Intermitente	Intermitente
N.º de receitas	99	99	99	99	99
Fotocélula de marca de registo	Sim	Sim	Sim	Sim	Sim
Controlo	SMC / Lenze / Omron / Festo / Sick / Sew	SMC / Lenze / Omron / Festo / Sick / Sew	SMC / Lenze / Omron / Festo / Sick / Sew	SMC / Lenze / Omron / Festo / Sick / Sew	SMC / Lenze / Omron / Festo / Sick / Sew
